목재수분측정기(GMK-1010NS) 사용설명서

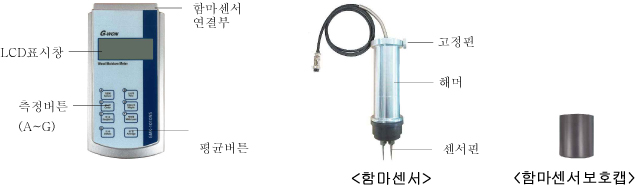

 1. 각부명칭

 2. 측정전 준비
     1) 기기 뒷면의 건전지 뚜껑을 (+)자 드라이버로 볼트를 열고, 건전지 케이스에 표기된 건전지의 극성(+, -)를
         확인 후 모양대로 끼워 넣습니다.
     2) 건전지를 새로 투입시는 전면 LCD 화면의 [F10]이 표시되고 5초 후 사라지면서 오른쪽 하단 부에
         []표시되면 기기는 정상입니다.
     3) 만약 1∼2초 후 LCD 화면에 [Err]이 표시되면 측정기 내부에 문제가 있으므로 수리를 받아 사용하시기 바랍니다.
     ※ 측정기와 측정대상 시료(목재)를 서로 같은 온도에 10분 이상 방치한 후 사용하시기 바랍니다.

 3. 측정 (목재는 부위별로 수분함량이 다를 수 있으므로 3곳 이상 측정 후 평균값을 내어사용합니다.)
       1) 휴지나 부드러운 천 등으로 센서핀의 오물을 제거하시기 바랍니다. 센서핀은 뾰족하므로 안전에 주의하시기
           바립니다.
       2) 측정기 상부 센서연결부에 함마센서를 연결합니다. 고정핀을 시계 반대 방향으로 풀어줍니다.
       3) 함마센서의 센서핀을 측정대상 시료(목재)에 나무결의 수직으로 놓고 , 손잡이를 2-3회 내리쳐서
           센서핀이 목재에 충분히 들어가도록 한 후 해당 버튼을 누르면 약 5초 후 측정값이 표시됩니다.
       4) 목재 그룹 버튼을 참고하여 A~F 버튼 중 목재의 종류에 맞는 버튼을 선택하여 눌러주십시오. A~F 버튼에
           해당되지 않는 목재는 기타 G 버튼을 눌러 측정 후 환산표를 참조하여 주시기 바랍니다.
       5) 기타 G 버튼을 누르고 측정 시 목재 그룹 분류표1에서 목재의 그룹을 확인하시고, 환산표2에서 보정된 값을
           보시면 측정한 목재의 수분값을 확인 할 수 있습니다.
       6) 측정이 완료되면 함마센서 손잡이를 수회 뒤로 쳐서 센서를 천천히 분리합니다. 고정핀을 시계 방향으로 돌려
           잠굽니다.
       7) 다른 시료를 측정할 경우 ③∼⑦항을 반복하시면 됩니다.
       8) 측정값은 약 50초간 표시되고 이후 10초간 점멸한 뒤 더 이상 측정이 없으면 3분후 전원이 꺼집니다.
           (Auto Hold & Auto Off 기능)
      9) 측정중 건전지 잔량표시가 한칸 [  ]이 남으면 바로 건전지를 교체해주십시오.
           ( 측정값에 다소 차이가 발생될 수 있습니다.)

 4. 평균계산 (2~9회까지 측정한 값의 평균을 계산합니다.)
       - 측정후 [Average]버튼을 누르면 지금까지 측정한 회수와 평균값이 50초간 표시되고 이후 10초간 점멸한 후
          3분후 전원이 자동으로 꺼지며 지금까지 측정한 모든 측정치는 사라집니다.
       - 평균을 구하고 다시 한번 [Average]버튼을 누르면 전원이 꺼집니다.

 5. Err 표시
     [ ErH ] : 측정 범위 초과        [ ErL ] : 측정 범위 미만      [ Err ] : 기기 이상(A/S 대상)

 6. 건전지 사용방법 및 교체시기
   1. 언제 : 건전지 잔량 표시가  한칸 [  ] 이 남았을 때
      ① 건전지의 양이 아직 남아 있으나 전류가 부족하여 측정값이 일정치 않거나 오차가 생길 수 있습니다.
          (약 ±0.1∼±0.2%)
      ② 또한 새건전지의 경우에도 출고 후 일정기간이 경과한 건전지일 경우 자연방전 현상으로 인한 [  ]표시가
          나타나는 경우도 있습니다. 이 경우에는 건전지를 교체하여 주십시오.
      ③ 건전지를 차가운 곳에 오래 보관한 경우 건전지 효율이 떨어져 작동하지 않는 경우가 있습니다. 이런 경우에는
          건전지를 손으로 감싸쥐어 따뜻하게 한 후에 사용하시면 정상적으로 기기가 작동됩니다.
      ④ 건전지는 기기를 사용하지 않아도 자연방전 되므로 1년 1회 정도 교체하여 사용하십시오.

 7. 보관 및 주의사항
       - 기기를 장시간 사용하지 않을 때는 반드시 건전지를 빼고, 서늘한 곳에 보관하십시오.
          (건전지 누액이 나오면 기기 사용 불가)
       - 사용한 후에는 반드시 본체의 각부와 센서를 깨끗이 청소하여 보관하십시오.(먼지, 이물질 제거).
       - 센서핀은 날카로워 매우 위험하므로 조심해서 사용하시고, 함마센서를 절대 사람을 향하지 않도록 하시어
          안전에 유의하시기 바랍니다
       - 함마센서 보호캡을 분리시 왼손으로 보호캡을 꽉 잡고서 분리하세요.

  8. A/S
     1. 무상수리
         - 제품을 구입하신 날로부터 1년 이내에 제품자체 고장이 발생했을 경우 본사에서 무상수리해 드립니다.
     2. 유상수리
         - 구입일로부터 1년 이상 경과한 제품 / 천재지변으로 인한 고장 / 사용자 부주의로 인한 고장.


  9. 품질보증서
     본 제품은 (주)지원하이텍에서 자체 연구개발한 목재수분측정기로 철저한 품질관리와 엄격한 검사를 통해 생산
      되고 있으며, 다음과 같이 품질을 보증합니다.

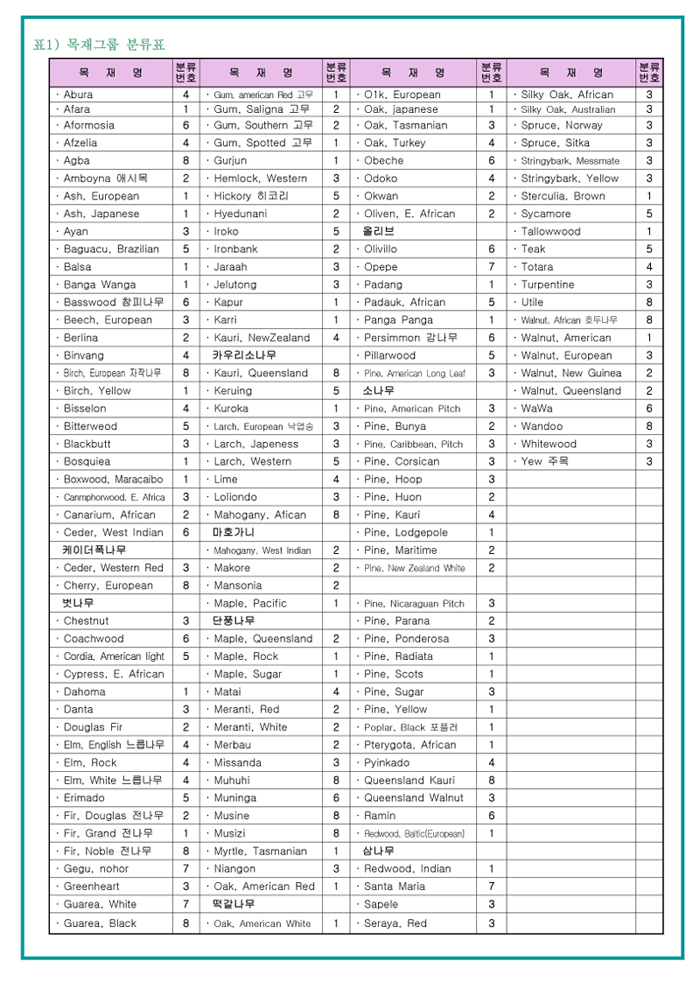

 표1) 목재그룹 분류표

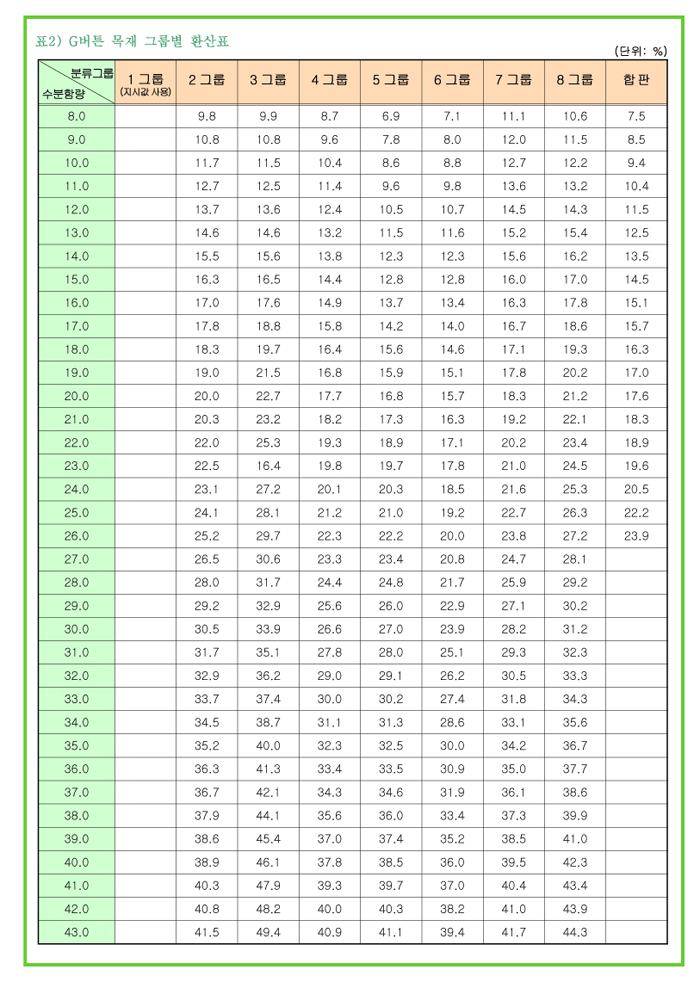

 표2) G버튼 목재 그룹별 환산표
